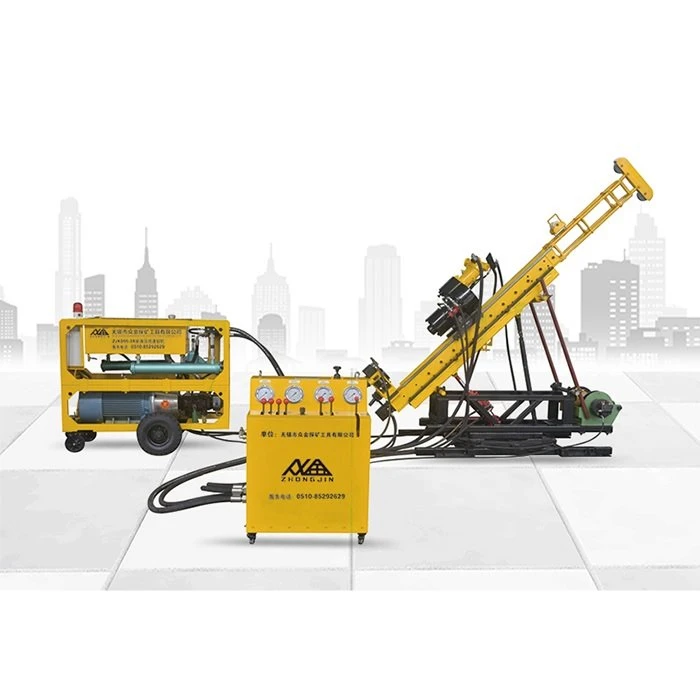

Underjordiska kärnborrriggar

Produktbeskrivning

ZJKD Series helhydrauliska underjordiska kärnborrriggar är lämpliga för prospekteringsborrning i gruvtunnlar och kan också användas i kärnborrning på markytan, järnvägar, tunnlar, vattenskydd, byggtekniska undersökningar och andra industrier. Dess tekniska indikatorer och pålitliga prestanda kommer att ge dig stora fördelar

Tekniska specifikationer

Modell		ZJKD75-3A	ZJKD95-1A	ZJKD95-2A	ZJKD95-3A
Tillämplig storlek		AQ/BQ/NQ	BQ/NQ/HQ	BQ/NQ/HQ	BQ/NQ/HQ
Motorns märkeffekt (KW)		37	45	55	75
Motorns nominella varvtal (rpm)		1480	1480	1480	1480
Spindelrotationshastighet (rpm)		370-1500	380-1200	380-1200	380-1200
Typ av krafthuvud		Genom axeln	Genom axeln	Genom axeln	Genom axeln
Max vridmoment för krafthuvud (Nm)		1200	1200	1700	1700
Axial matningskraft (kN)		50	65	65	65
Axial dragkraft (kN)		120	160	160	160
Power Head Slag (mm)		1100	1600	1600	1600
Kroppsglidande slag (mm)		500	700	700	700
Borrvinkel		0-360	0-360	0-360	0-360
Systemtryck (Mpa)		25	25	28	32
Vinschtrådsdiameter (mm)		5	5	5	5
Vinschlyftkraft (kN)		8	8	10	12
Översiktsmått	Huvudkropp (mm)	2700x1020x1540	2900x1330x1570	2900x1330x1570	2900x1330x1570
	Strömenhet (mm)	1520X1050x1240	1740x1050x1440	1740x1050x1440	1740x1050x1440
	Kontrollenhet (mm)	1010X690X1150	1010X690X1150	1010X690X1150	1010X690X1150
Vikt	Huvudkropp (kg)	1345	1400	1500	1500
	Effektenhet (kg)	695	575	950	1103
	Kontrollenhet (kg)	200	200	200	200

Obs: Företagets huvudsakliga produktspecifikationer är: ZJKD95-1A, ZJKD95-2A och ZJKD95-3A fullständig hydraulisk underjordisk kärnborrriggar.

BorraPipeVargCaliberDrillningDepth

Borrigg typ	ZJKD75-3A			ZJKD95-1A			ZJKD95-2A			ZJKD95-3A
	Horisontell	Nedåt	Uppåt	Horisontell	Nedåt	Uppåt	Horisontell	Nedåt	Uppåt	Horisontell	Nedåt	Uppåt
AQ (48)	500	600	280
BQ (59)	400	480	220	500	550	300	600	700	350	850	1100	450
NQ (75)	300	350	150	400	450	250	500	600	300	700	800	400
HQ (95)				300	350	200	350	400	250	450	550	330

Huvuddrag

* Drivs av motoroljepumpen, motorn går och oljecylindern dras utan torn;
* De roterande, matande, dragande och klämande arbetssystemen i de underjordiska kärnborrriggarna är hydrauliskt drivna och arbetet är stabilt;
* De underjordiska borriggarnas borrhastighet är snabb, lutningsvinkelborrningen kan realiseras i vilken riktning och position som helst, och anpassningsförmågan är stark.
* Använd styrskena av V-typ, spindeln har bra kvalitet.
* Lätt att använda, kan tas isär, lätt att bära.

Huvudkomponenter i borrigg

	Kraftenhet Kraftenhetens enheter är alla installerade på vagn med hjul. Det är lätt att flytta, och det kan även installeras på ett visst avstånd från huvudmaskinen. Kraftenheten är utrustad med en högeffektsmotor, en dubbelpump (huvudpumpen försörjer den roterande enheten, och hjälppumpen levererar matningen cylinder), ett oljefilter, en oljekylare, en manual bränslepump och en elektrisk kontrollbox.
Huvudkropp Huvuddelen består huvudsakligen av foder ram, rotationsenhet, spöhållare, kolumn, cylinder och andra komponenter. Den kan enkelt demonteras och installeras. På grund av användningen av stolpar, borrning i olika vinklar från 0 grader till 360 grader kan vara uppnås i vägbanan.
	Kontrollpanel Kontrollpanelen är enkel i design och lätt att använda. Arbetaren behöver bara skicka och ta emot borrröret och manövrera kontrollen handtag, och allt borrarbete kan utföras; den kan realisera automatisk matning, och matningskraften och matningshastigheten kan styras vid kommer; chucken och borrrörsklämman kan becontrolled Hållaren fungerar synkront, och borrröret kan lätt laddas och lossas utan skiftnyckel, och instrumentpanelen visar systemtrycket. Matningskraft och spolvattentrycket förbättras avsevärt borrningseffektivitet.
